Hur påverkar designen av en tantalväxlare dess prestanda?

Som leverantör av tantalutbytare har jag själv sett hur utformningen av dessa kritiska utrustningar kan göra eller bryta deras prestanda. Tantalväxlare används i ett brett spektrum av industrier, från kemisk bearbetning till läkemedel, där deras motståndskraft mot korrosion och hög värmeöverföringseffektivitet värderas högt. I den här bloggen kommer jag att dyka in i de viktigaste designfaktorerna som påverkar prestandan hos tantalväxlare och varför det är avgörande för din verksamhet att få dessa rätt.

Grunderna för tantalutbytare

Innan vi går in på designdetaljerna, låt oss kort gå igenom vad tantalväxlare är och varför de är så speciella. Tantal är en sällsynt och mycket korrosionsbeständig metall. När den används i värmeväxlare tål den hårda kemiska miljöer som snabbt skulle tära på andra material. Detta gör tantalbytare idealiska för applikationer där processvätskorna är extremt frätande, såsom vid tillverkning av gödningsmedel, färgämnen och vissa läkemedel.

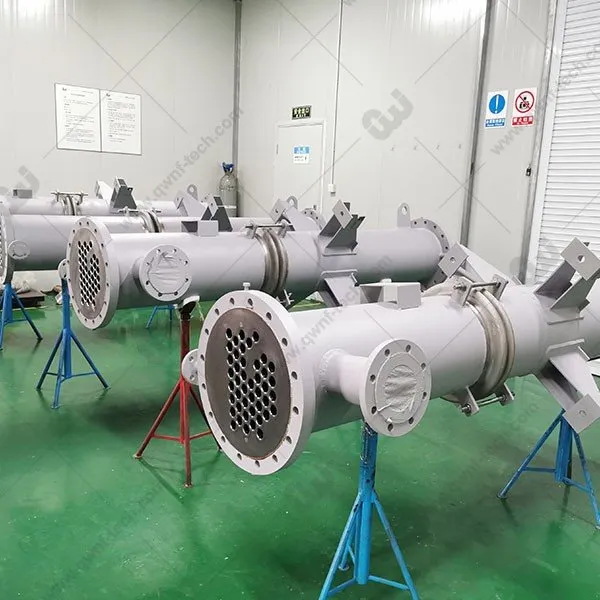

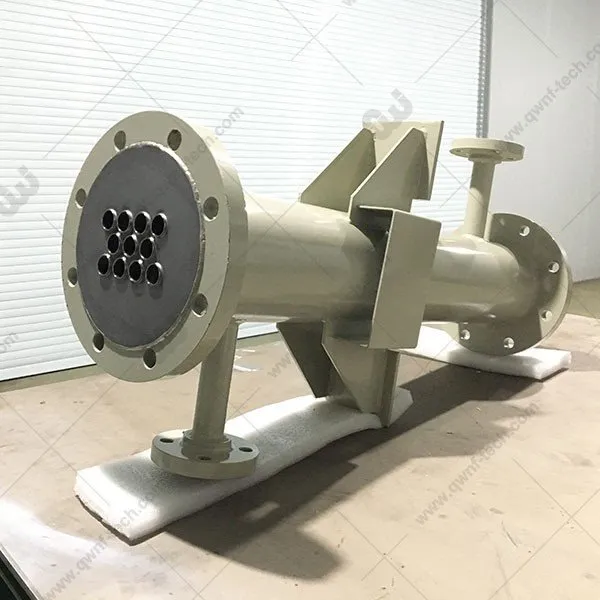

Det finns flera typer av tantalväxlare tillgängliga, var och en med sin egen design och prestanda. Till exempelTantal U-rörvärmeväxlareär känt för sin flexibilitet när det gäller att hantera termisk expansion, medanTantalskal och rörvärmeväxlareerbjuder hög värmeöverföringseffektivitet och är lämplig för storskaliga industriella tillämpningar. DeTantal tubulär värmeväxlareanvänds ofta i situationer där en kompakt design krävs.

Designfaktorer som påverkar prestanda

Rördesign

Utformningen av rören i en tantalväxlare är en av de viktigaste faktorerna som påverkar dess prestanda. Diametern, väggtjockleken och längden på rören spelar alla en roll för att bestämma värmeöverföringshastigheten och tryckfallet över växlaren.

• Diameter: En mindre rördiameter resulterar i allmänhet i högre värmeöverföringskoefficienter eftersom vätskehastigheten är högre, vilket främjar bättre blandning och effektivare värmeöverföring. Men mindre rör ökar också tryckfallet över växlaren, vilket innebär att det krävs mer energi för att pumpa vätskan genom systemet. Å andra sidan har större rör lägre tryckfall men kan också ha lägre värmeöverföringskoefficienter. Att hitta rätt balans är avgörande, och det beror ofta på den specifika applikationen och den tillgängliga pumpkraften.
• Väggtjocklek: Tantalrörens väggtjocklek påverkar både värmeöverföringshastigheten och växlarens mekaniska styrka. Tunnare väggar möjliggör effektivare värmeöverföring eftersom det finns mindre material för värmen att leda igenom. Men de har också lägre mekanisk styrka och kan vara mer benägna att skadas. Tjockare väggar, även om de är starkare, kan minska värmeöverföringseffektiviteten. Valet av väggtjocklek beror på arbetstrycket, temperaturen och processvätskans korrosivitet.
• Längd: Längden på rören påverkar också värmeöverföringsprestandan. Längre rör ger mer yta för värmeöverföring, vilket kan öka den totala värmeöverföringshastigheten. Men längre rör ökar också tryckfallet över växlaren. I vissa fall kan flera kortare rör användas istället för ett enda långt rör för att uppnå en balans mellan värmeöverföring och tryckfall.

Skaldesign

Skalet på en tantalskal- och rörväxlare har också en betydande inverkan på dess prestanda. Skaldiametern, baffeldesignen och skalmaterialet påverkar alla vätskans flödesmönster och värmeöverföringseffektiviteten.

• Skalets diameter: Skaldiametern bestämmer den tillgängliga tvärsnittsarean för vätskan att strömma igenom. En större skaldiameter möjliggör en lägre vätskehastighet, vilket kan minska tryckfallet över växlaren. Det kan emellertid också resultera i en mindre jämn flödesfördelning och lägre värmeöverföringskoefficienter. En mindre skaldiameter kan å andra sidan öka vätskehastigheten och främja bättre värmeöverföring men kan också öka tryckfallet.
• Baffeldesign: Bafflar används i skalet för att rikta flödet av vätskan och öka turbulensen, vilket ökar värmeöverföringshastigheten. Typen, avståndet och orienteringen av bafflarna påverkar alla flödesmönstret och värmeöverföringsprestanda. Till exempel används segmentella bafflar vanligtvis och kan öka värmeöverföringskoefficienten genom att tvinga vätskan att strömma över rören i ett sicksackmönster. Men fel baffeldesign kan också orsaka för stort tryckfall eller flödesinducerade vibrationer, vilket kan skada värmeväxlaren.
• Skalmaterial: Medan tantal används för rören, kan skalmaterialet vara annorlunda beroende på applikation. Skalmaterialet måste vara kompatibelt med processvätskan och driftsförhållandena. Vanliga skalmaterial inkluderar kolstål, rostfritt stål och ibland exotiska legeringar. Valet av skalmaterial kan påverka växlarens kostnad, vikt och korrosionsbeständighet.

Konfiguration och layout

Den övergripande konfigurationen och layouten av tantalväxlaren spelar också en roll för dess prestanda. Antalet rörpassager, rörens arrangemang och växlarens orientering kan alla påverka värmeöverföringseffektiviteten och enkelheten att underhålla.

• Antal tubpass: Antalet rörpassager bestämmer hur många gånger vätskan passerar genom rören. Fler rörpassager resulterar i allmänhet i en högre värmeöverföringshastighet eftersom vätskan tillbringar mer tid i kontakt med rören. Men de ökar också tryckfallet över växlaren. Valet av antalet rörpassager beror på önskad värmeöverföringsprestanda och tillgänglig pumpkraft.
• Rörarrangemang: Arrangemanget av rören i bunten kan vara antingen i ett triangulärt eller kvadratiskt mönster. Ett triangulärt arrangemang ger en högre rördensitet och mer yta för värmeöverföring, vilket kan öka värmeöverföringshastigheten. Det kan dock också göra värmeväxlaren svårare att rengöra. Ett fyrkantigt arrangemang, samtidigt som det har en lägre rördensitet, är lättare att rengöra och kan vara mer lämpligt för applikationer där nedsmutsning är ett problem.
• Orientering: Orienteringen av växlaren, oavsett om den är horisontell eller vertikal, kan också påverka dess prestanda. En horisontell växlare är i allmänhet lättare att installera och underhålla, och den kan också ge bättre flödesfördelning i vissa fall. En vertikal växlare kan dock vara mer lämplig för tillämpningar där gravitationen kan hjälpa till med flödet av vätskan eller där utrymmet är begränsat.

Vikten av korrekt design

Att få rätt design av en tantalväxlare är avgörande av flera anledningar. För det första säkerställer det optimal prestanda när det gäller värmeöverföringseffektivitet. En väldesignad värmeväxlare kan överföra värme mer effektivt, vilket innebär att den kan uppfylla processkraven med mindre energiförbrukning. Detta sparar inte bara driftskostnader utan minskar också processens miljöpåverkan.

För det andra hjälper rätt design till att minimera tryckfallet över växlaren. Ett högt tryckfall kräver mer pumpkraft, vilket ökar energiförbrukningen och driftskostnaderna. Genom att optimera designen kan tryckfallet hållas inom acceptabla gränser, vilket resulterar i ett mer energieffektivt system.

Slutligen är en väldesignad tantalväxlare mer pålitlig och hållbar. Den kan motstå de tuffa driftsförhållandena och de frätande processvätskorna utan betydande skada eller nedbrytning. Detta minskar underhållskraven och systemets stilleståndstid, vilket är avgörande för kontinuerlig och effektiv drift.

Slutsats och uppmaning till handling

Sammanfattningsvis har designen av en tantalväxlare en djupgående inverkan på dess prestanda. Från rördesignen till skaldesignen och den övergripande konfigurationen måste varje aspekt noggrant övervägas för att säkerställa optimal värmeöverföringseffektivitet, lågt tryckfall och långsiktig tillförlitlighet.

Om du är på marknaden för en tantalväxlare är det viktigt att arbeta med en leverantör som förstår dessa designfaktorer och kan tillhandahålla en skräddarsydd lösning som möter dina specifika behov. Som leverantör med lång erfarenhet inom området kan vi hjälpa dig att välja rätt typ av växlare och optimera dess design för maximal prestanda. Oavsett om du behöver enTantal U-rörvärmeväxlare, aTantalskal och rörvärmeväxlare, eller aTantal tubulär värmeväxlare, vi har dig täckt.

Tveka inte att kontakta oss för mer information och för att starta en diskussion om dina upphandlingsbehov. Vi är här för att hjälpa dig att göra det bästa valet för ditt företag och för att säkerställa att du får en högkvalitativ tantalväxlare som presterar bäst.

Referenser

• Incropera, FP, & DeWitt, DP (2002). Grunderna för värme- och massöverföring. John Wiley & Sons.
• Shah, RK, & Sekulic, DP (2003). Grunderna i värmeväxlardesign. John Wiley & Sons.
